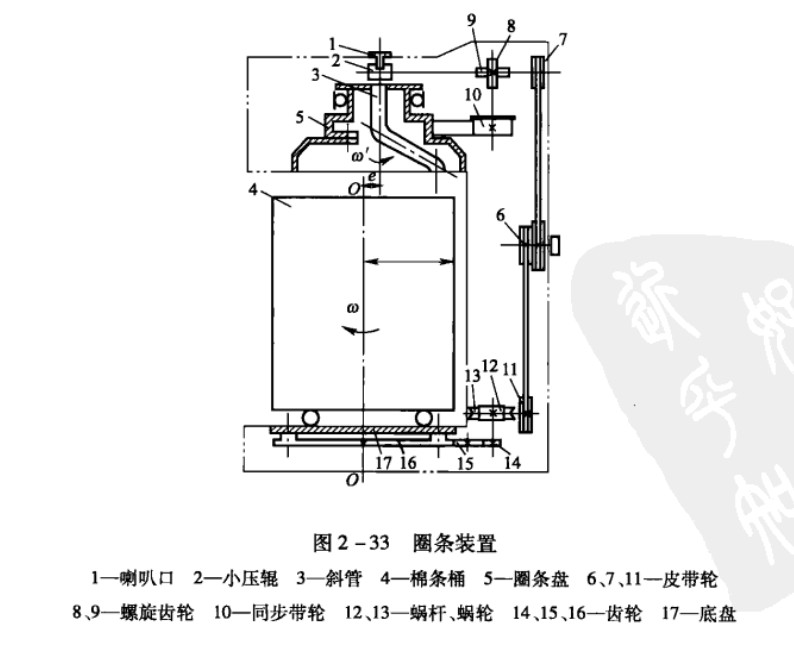

FA201型梳棉機圈條裝置如圖2-33所示。由大壓輥輸出的棉條，經銷壓輥牽引、壓緊后，再經圈條裝置圈放在條筒內。圈條裝置由小壓輥，曲線斜管齒輪及回轉底盤燈組成。壓輥將苗條輸出后，經小壓輥牽引、壓緊，由圈條曲線斜管導入棉條筒內。圈條曲線斜管齒輪是棉條形成的導條管，它與回轉底盤有一定的偏心距，底盤與圈條盤之間有公轉與自轉的關系，棉條筒則隨底盤旋轉，因而圈放于條筒內的棉條便形成了有一定孔穴的環形圈條層，并有次序地儲放在棉條筒里。
